KEL-DPZ Kabeldurchführungsplatten, rund mit Gewinde M25 - M63 / IP66 / IP68 / UL Type 12/4X* Die Kabeldurchführungsplatten KEL-DPZ rund ermöglichen es, auf engstem Raum sehr viele Leitungen, auch mit unterschiedlichen Durchmessern von 1.5 bis 22 mm einzuführen und 2-fach gemäß IP66 / IP68 / UL Type 12/4X* abzudichten. Gleichzeitig werden die durchgeführten Leitungen zugentlastet. Die KEL-DPZ in runder Bauform verfügt über ein integriertes metrisches Gewinde von M25 bis M63. Hierdurch können Standardausbrüche wie für herkömmliche Kabelverschraubungen verwendet werden. Die Bestückung mit elektrischen und pneumatischen Leitungen erfolgt in Sekundenschnelle. Hierzu wird die entsprechende Membran durchstoßen, die Leitungen einfach hindurch geschoben. Durchgestoßene Membranen können mit Stopfen ST-B wieder verschlossen werden. Die KEL-DPZ gibt es…

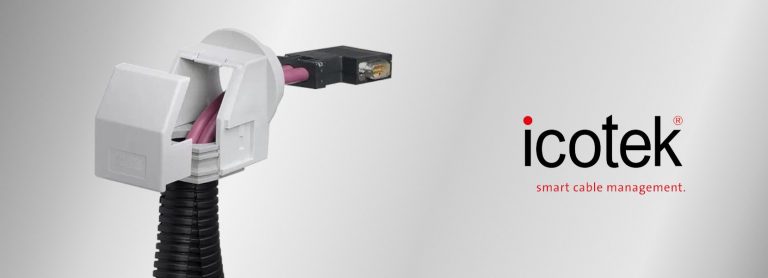

für Leitungen mit Stecker, mit Gewinde M32/M50 / IP54 Bei der Bauform KVT-W90 handelt es sich um eine teilbare Kabelverschraubung zur Einführung von Schläuchen und Leitungen mit Steckern im 90° Winkel. Die Baureihe eignet sich besonders als Halterung von Wellschläuchen. Durch die feine Abstufung der Tüllendurchmesser kann eine hervorragende Anpassung an den Schlauch oder die Leitungen vorgenommen werden. Je nach Baugröße können Leitungen mit Durchmesser 1 - 35 mm eingeführt werden. Bis zu 16 Leitungen können unter Verwendung von Mehrfach-Kabeltüllen mit der Kabelverschraubung eingeführt werden. Geschlossene Gegenmuttern sowie eine Ringdichtung sind im Lieferumfang enthalten. icotek bietet darüber hinaus auch teilbare Gegenmuttern an. Technische Daten Schutzart IP (EN 60529): IP54Material: PolycarbonatBrandklasse: UL94-V0, selbstverlöschendTemperaturbereich: -30…

für Schlauchverschraubungen und für direkte Schlauchaufnahme / IP54 Der Flanschwinkel CONFiX™ FWS dient zur Einführung von parallel gewellten Schutzschläuchen beispielsweise in Maschinen, Steuerpulte oder Schaltschränke. Der aufklappbare Deckel des Flanschwinkels ist unverlierbar durch ein Scharnier mit dem Anbaugehäuse verbunden. Das System ist dadurch sehr montagefreundlich. CONFiX™ FWS wird in den folgenden Ausführungen angeboten: CONFiX™ FWS-A mit metrischem Innengewinde M16 bis M50CONFiX™ FWS-B mit einer rillenförmigen Schlauchaufnahme für parallel gewellte Schläuche mit den Nennweiten NW 13, 17, 23, 29, 37 und 50 CONFiX™ FWS ist jeweils in den Farben grau (RAL 7011) und schwarz (RAL 9001) erhältlich. Technische Daten Schutzart IP (EN 60529): IP54Material: PolycarbonatBrandklasse: UL94-V0, selbstverlöschendTemperaturbereich: -30 C° bis 100 C°Eigenschaften: silikonfrei, halogenfreiMontageart:…

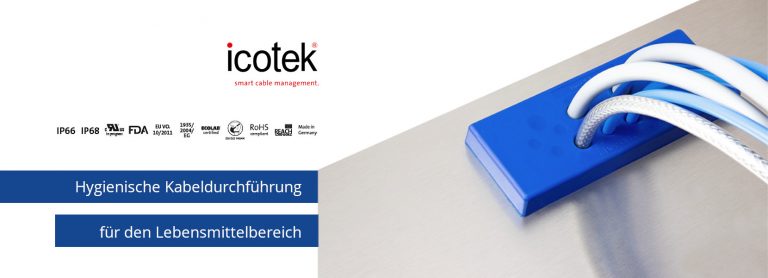

Die neuen Kabeldurchführungsplatten KEL-DPU-HD sind speziell für den Einbau in Lebensmittelverarbeitungs- und Verpackungsmaschinen entwickelt worden. Bei der Entwicklung gemäß Hygienic Design Richtlinien wurde darauf geachtet, dass auf der Sichtseite der Kabeldurchführungsplatte keine Schmutznischen entstehen. Die Oberfläche wurde sehr glatt gehalten (Ra = 0,421 μm gem. ISO 4287). Die Außenkontur hat einen Radius von 6 mm anstatt der geforderten 3 mm. Außerdem wird bei der KEL-DPU-HD ein FDA-konformes Elastomer gemäß Lebensmittelzulassung 1935/2004/EG und (EU) 10/2011 eingesetzt. Mit der Signalfarbe Blau ist eine klare visuelle Farberkennung gegeben. Die robuste KEL-DPU-HD ermöglicht es, auf engstem Raum viele Leitungen mit unterschiedlichen Durchmessern von 3,2 bis 20,5 mm einzuführen und 2-fach mit IP66/IP68** abzudichten. Die KEL-DPU-HD zeichnet sich besonders…

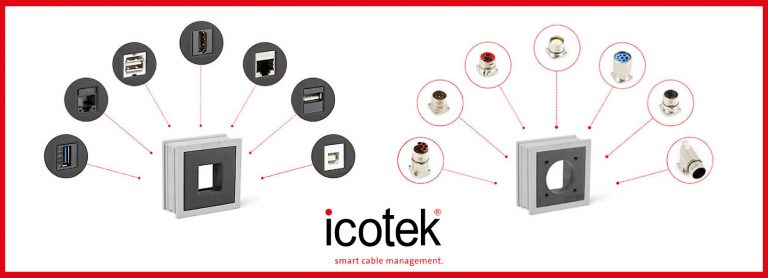

Adaptertüllen für Keystone-Module, PushPull Anschlusstechnik & Rundsteckverbinder Das neue Adapter-System IMAS-CONNECT™ von icotek ist ein durchgängig modular aufgebautes Tüllensystem zur Aufnahme von metrischen Steckverbindern, Keystone-Modulen, Schlauchverschraubungen, Druckausgleichselementen etc.Durch den Einsatz des modularen Adapter-Systems wird die Kabeleinführung zum Hybridsystem. Konfektionierte sowie nicht konfektionierte Leitungen bzw. Schläuche können eingeführt werden und zeitgleich dient das System als Schnittstelle für Steckverbinder.Die aus Elastomer gefertigten Tüllen des Adapter-Systems mit einem Korpus aus Polyamid fügen sich ideal in bestehende icotek Kabeleinführungsleisten, wie z. B. KEL-U, KEL-ER, KEL-FG und KEL-QUICK ein und erfüllen je nach Tülle die Schutzklasse IP54 bzw. IP65 / IP66. Musterversand Adaptertüllen für KEL-Systeme Adaptertüllen für KEL mit Innengewinde M5 - M25, IP65/IP66 Adaptertüllen auf Basis der KT Kabeltüllen…

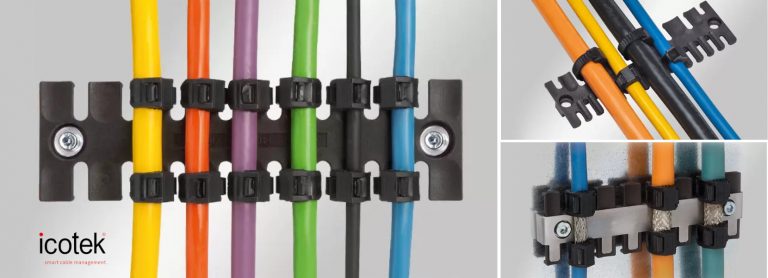

ZL Zugentlastungsleisten Zugentlastungsleisten ZL zur Verlegung unterschiedlicher Leitungen, statisch sowie dynamisch, an Maschinen, Schaltschränken oder Energieführungsketten. Durch die Hinterschneidung am kammartigen Profil wird ein sicherer Halt der Kabelbinder erreicht. Die Zugentlastung der Leitungen entspricht den Anforderungen der DIN EN 62444. Bei den Varianten ZL-AB und ZL-MS werden, bedingt durch die eingepressten Aluminium- bzw. Messingbuchsen insbesondere bei Vibrationen Kaltfließeigenschaften und somit ein selbstständiges Lösen der Schraubverbindung verhindert. Die Zugentlastungsleisten ZL 03|04|05 besitzen unterschiedliche Zahnbreiten. Dies ermöglicht eine vielseitige, flexible Anwendung bei stark differierenden Leitungsdurchmessern. Bei Einsatz von Distanzhülsen wird ein doppelstöckiger Aufbau ermöglicht. Zur gleichzeitigen Ableitung von elektromagnetischen Störungen kann das EMV-Schirmblech ZL|SB-EMV montiert werden. Technische Daten Material: Polyamid, Einlegebuchsen: Aluminium, Einlegebuchsen: Messing Brandklasse:…

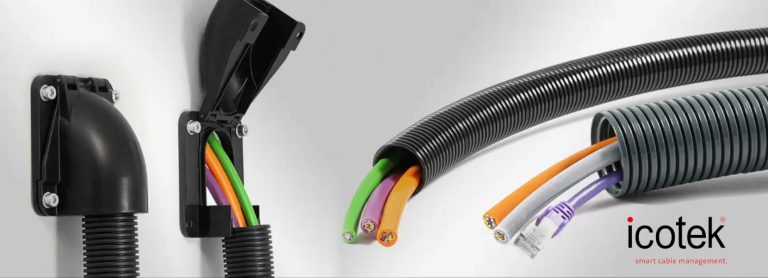

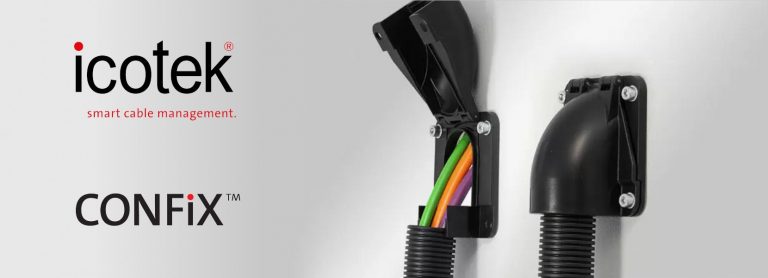

CONFiX™ FWS Flanschwinkel - für Kabelschutzschläuche Für Schlauchverschraubungen und für direkte Schlauchaufnahme / IP54 Der Flanschwinkel CONFiX™ FWS dient zur Einführung von parallel gewellten Schutzschläuchen beispielsweise in Maschinen, Steuerpulte oder Schaltschränke. Der aufklappbare Deckel des Flanschwinkels ist unverlierbar durch ein Scharnier mit dem Anbaugehäuse verbunden. Das System ist dadurch sehr montagefreundlich. CONFiX™ FWS ist jeweils in den Farben grau (RAL 7011) und schwarz (RAL 9001) erhältlich. CONFiX™ FWS wird in den folgenden Ausführungen angeboten: CONFiX™ FWS-A mit metrischem Innengewinde M16 bis M50 CONFiX™ FWS-B mit einer rillenförmigen Schlauchaufnahme für parallel gewellte Schläuche mit den Nennweiten NW 13, 17, 23, 29, 37 und 50 Technische Daten Schutzart IP (EN 60529): IP54 Material: Polycarbonat Brandklasse:…

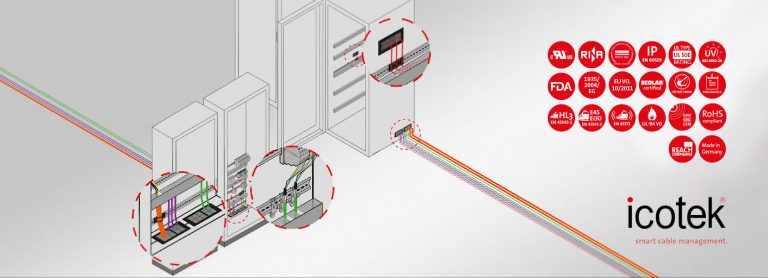

Der Schaltschrankbau teilt sich in zahlreiche Segmente auf: von der Gebäudetechnik und Elektrotechnik über die industrielle Automatisierung und Stromverteilung bis hin zur Netzwerktechnik. In allen Segmenten sieht sich der Schaltschrankbau mit Termin- und Kostendruck konfrontiert. Es werden hohe Ansprüche an individuelle Lösungen, kurze Produktionszeiten und hohe Qualität der Schaltanlagen bei geringen Kosten gestellt. In den Bereichen Kabeldurchführung, Kabelmanagement und EMV-Technik bietet icotek hocheffiziente und wirtschaftliche Lösungen für jeden Einsatzbereich des Schaltschrankbau. Teilbare Kabeldurchführungen und Kabelverschraubungen von icotek ermöglichen die schnelle, sichere und kostengünstige Möglichkeit, bereits vorkonfektionierte Leitungen (z.B. mehrpolige Leistungsstecker, Signalstecker, Sensorenstecker, Profibus, D-Sub …) ohne Abklemmen durch die Schaltschrankwand, den Schaltschrankboden oder das Schaltschrankdach einzuführen, mit bis zu IP66 / IP68 abzudichten…
