Novi monitor gustoće plina 8719

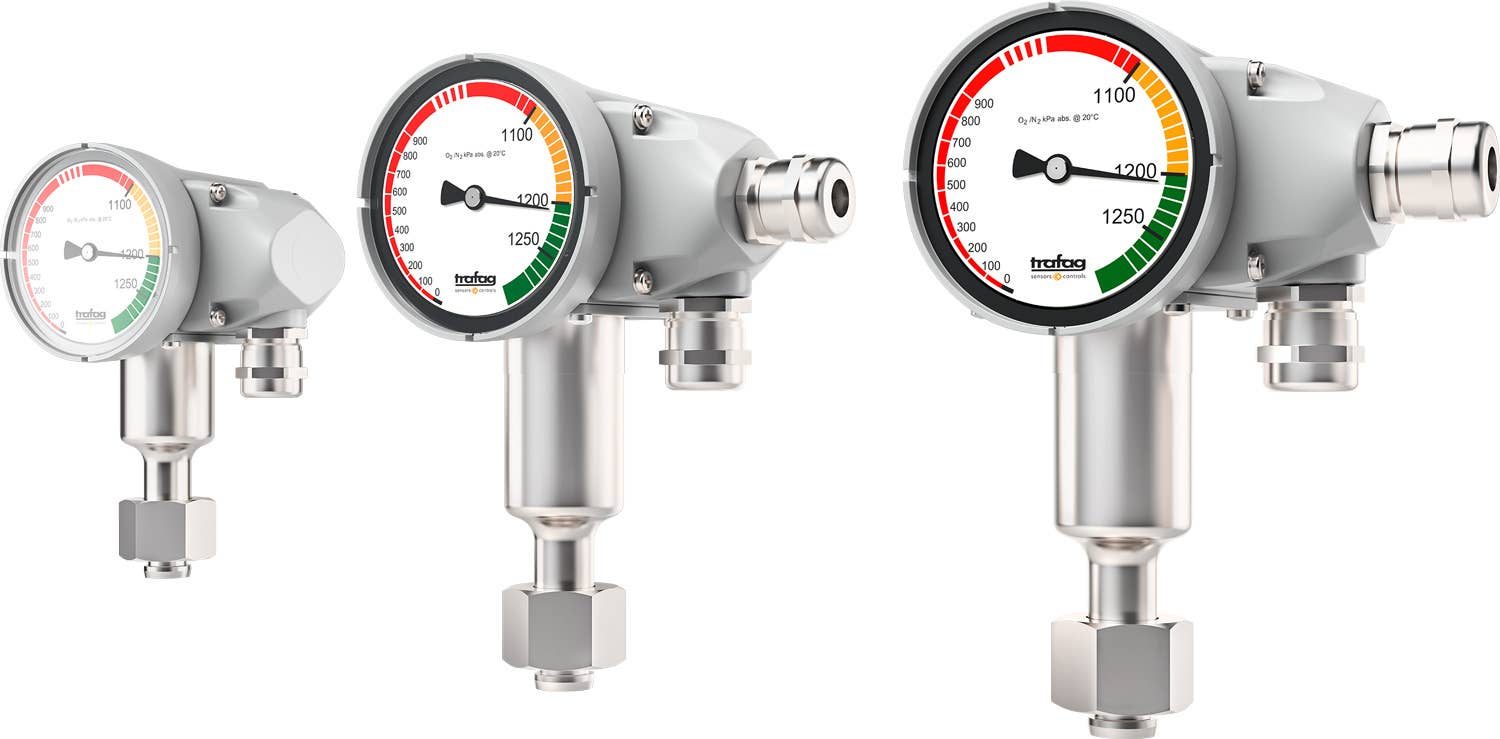

Monitor gustoće plina 8719 tvrtke Trafag s preklopnim kontaktima prvi je model nove generacije s naprednim mjernim sustavom referentne komore. Ovo ne samo da nadzire uobičajeni izolacijski plin SF6, već je prikladno i za alternativne izolacijske plinove. Daljnja poboljšanja uključuju posebno zumirani zaslon, integrirani utični spoj, do pet preklopnih kontakata i modularni dizajn za sve položaje ugradnje.

Napredni mjerni sustav referentne komore

Trafag ima više od 40 godina iskustva u razvoju i proizvodnji instrumenata za nadzor gustoće plina u visokonaponskim sklopnim postrojenjima i etablirao se kao vodeći dobavljač na tržištu.

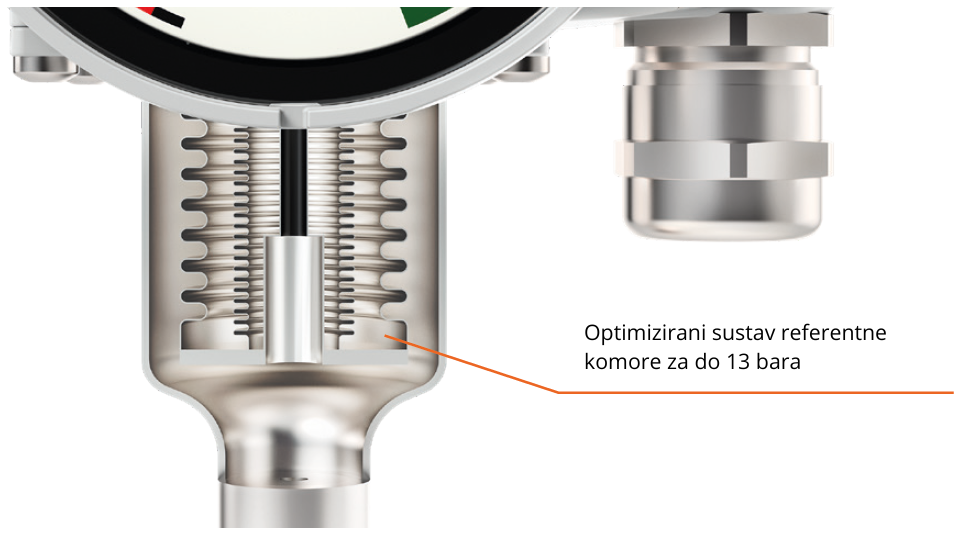

Srž Trafag monitora gustoće plina je jedinstveni princip referentne komore, koji je isproban i testiran više od 35 godina. Ovo je također korišteno u novoj generaciji, jer nudi otpornost na vibracije i pouzdanost bez premca na tržištu. Osim toga, Trafag mjerni sustav ima najbolju točnost uklopne točke u cijelom temperaturnom području. Mjerni sustav monitora gustoće plina 8719 temelji se na naprednoj referentnoj komori. Prikladan je za praćenje i SF6 i ekološki prihvatljivijih alternativnih plinova. Alternativni plinovi moraju se koristiti pri znatno višem tlaku kako bi se postigao isti učinak izolacije kao SF6. Zbog toga je mjerni sustav poboljšan tako da može pratiti apsolutne tlakove do 13 bara.

Lakše za čitanje zahvaljujući velikom zaslonu

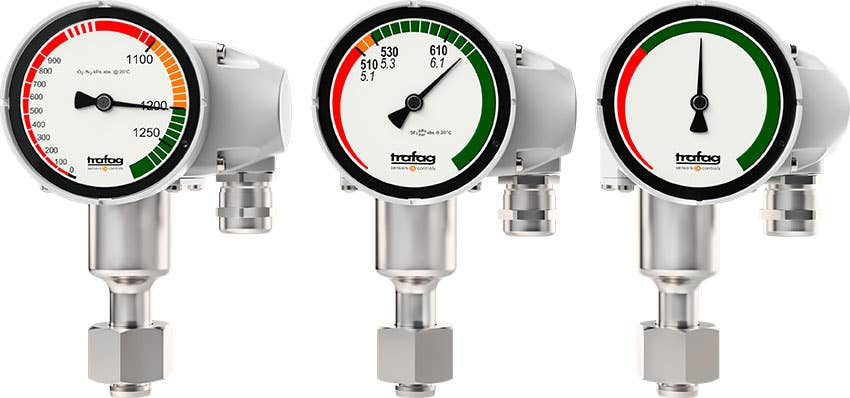

Najupečatljivija od svih inovativnih novih značajki monitora gustoće plina 8719 svakako je veliki zaslon: nudi najbolju čitljivost u cijelom mjernom rasponu od svih monitora gustoće plina koji se temelje na sustavu referentne komore na tržištu. Iako se dizajn zaslona punog raspona temelji na tradicionalnim sustavima manometra, on nudi mnogo veću rezoluciju u ključnim rasponima i stoga bolju čitljivost: raspon zaslona nije skaliran linearno, već je podijeljen na različita područja. Oni su više ili manje fino razlučeni prema njihovoj važnosti u radu i za čitanje. To znači da radni raspon, koji je ključan za sigurnost sustava, ima najveći udio na ljestvici, dok se niskotlačni i međupodručja čine odgovarajuće smanjenima.

Radni raspon

Radni raspon zaslona pokriva raspon gustoće plina u kojem sustav radi. Skala očitanja ovdje nudi posebno visoku rezoluciju i točnost očitanja: ona se kreće od ispod najniže točke uključivanja alarma do malo iznad točke uključivanja alarma nadtlaka.

Maksimalna razlika između najviše i najniže točke uključivanja značajno je povećana u usporedbi s prethodnim modelima i drugim sustavima na tržištu zahvaljujući naprednom sustavu referentne komore. Sada je do 250 kPa.

Raspon niskog tlaka

Raspon niskog tlaka proteže se od vakuuma do apsolutnog tlaka od oko 4 bara. Skala omogućuje dobru čitljivost u onim mjernim rasponima niskog tlaka koji su relevantni za tlak transporta i skladištenja — obično između 1,5 i 2 bara apsolutnog tlaka — kao i za pražnjenje spremnika plina.

Srednji raspon

Raspon između radnog i niskog tlaka nije važan za rad niti za održavanje. Stoga je smanjen na tehnički potreban minimum na ljestvici zaslona kako bi se postigla najveća moguća razlučivost u radnom i niskom tlaku.

Kako praćenje tlaka nije uvijek potrebno tijekom transporta i skladištenja, u tim se slučajevima može izostaviti prikaz raspona niskog tlaka. Umjesto prikaza punog raspona koristi se prikaz djelomičnog raspona koji je ograničen na radni raspon i stoga je jednostavniji. Za daljnje pojednostavljenje, skaliranje zaslona može se potpuno izostaviti, tako da se razlikuje samo zeleno označeno radno područje i crveno označeno područje izvana. Za sustave koji nikada ne zahtijevaju zaslon, on se naravno može potpuno izostaviti, npr. optimizirati troškove.

Optimalna integracija u rasklopni uređaj

Moderna, plinski izolirana visokonaponska sklopna postrojenja postaju sve kompaktnija. Položaj ugradnje monitora gustoće plina stoga mora ispunjavati mnogo različitih zahtjeva. Kako bi se osigurala pouzdana čitljivost, jednostavna instalacija i kabliranje, kao i dobra dostupnost za očitavanje i održavanje, monitor gustoće plina mora se moći instalirati i spojiti na različite položaje. Fleksibilni, modularni koncept novog monitora gustoće plina 8719 omogućuje njegovu optimalnu integraciju u cjelokupni sustav, čak i tamo gdje je prostor ograničen.

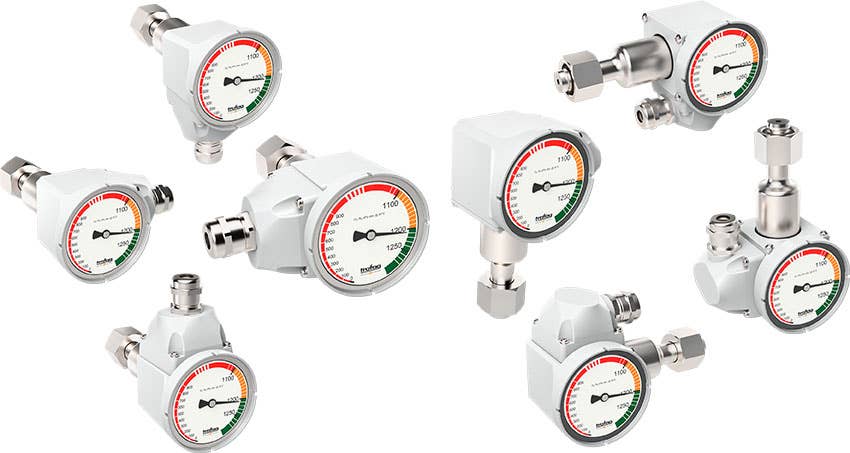

Zahvaljujući dizajnu kućišta, plinski priključak može biti aksijalan ili radijalan. S druge strane, položaj električnog priključka može se slobodno odabrati u kutovima 0°, 90°, 180° i 270°. Kombinacija ovih opcija smanjuje potreban prostor i pojednostavljuje instalaciju ožičenja. Ovo također pojednostavljuje svako održavanje i čini ga učinkovitijim.

Integrirani ventili: ispitivanje, servis i punjenje na licu mjesta

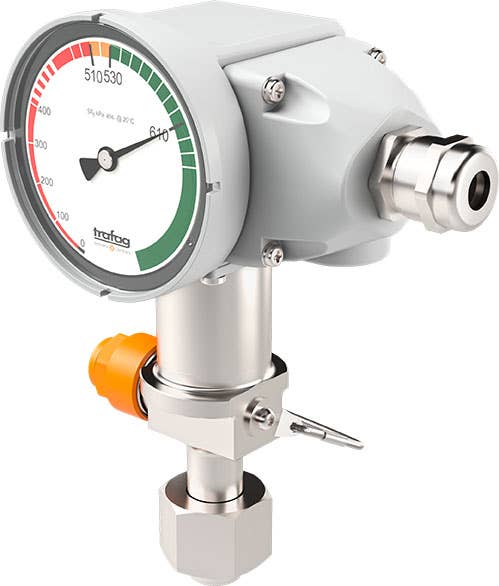

Ventili za ispitivanje, servis i punjenje nude važnu opciju za održavanje, ispitivanje i puštanje u pogon. Ventili integrirani u monitor gustoće plina omogućuju izravno povezivanje ispitnih uređaja za redovitu, usklađenu provjeru uklopnih točaka i uzimanje uzoraka plina. Početno punjenje sustava procesnim plinom i ponovno punjenje nakon godina rada također se može jednostavno izvesti preko ovih ventila. Ventili su dostupni u kutnim položajima 0°, 90°, 180° i 270° kako bi se osigurala optimalna dostupnost.

Integrirani utikači za jednostavno kabliranje

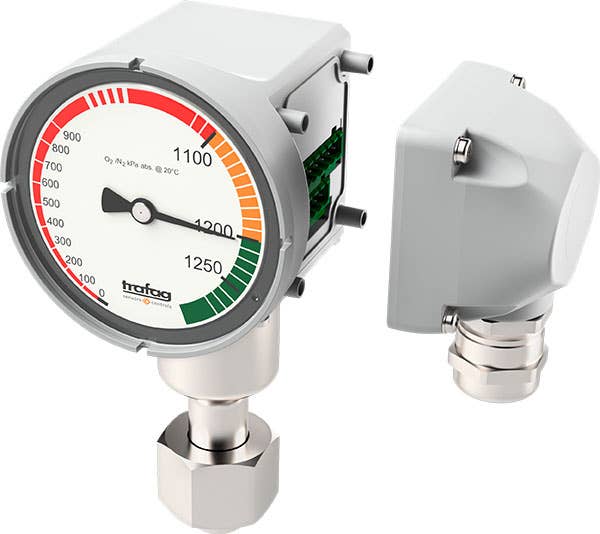

Uz već opisane veze koje su jednostavne za korištenje, posebna je pažnja posvećena jednostavnosti instalacije i kabliranja pri razvoju monitora gustoće plina 8719. Kabelski priključak — dostupne su varijante spajanja s jednim ili dva kabela — optimiziran je za maksimalnu fleksibilnost i modularnost: kabel više ne mora pratiti monitor gustoće plina; umjesto toga odabire se konfiguracija priključka na monitoru gustoće plina koja omogućuje idealno polaganje kabela u odgovarajućoj situaciji instalacije.

Za razliku od konvencionalnih uređaja, veza se više ne ostvaruje u samom monitoru gustoće plina, već preko posebnog kućišta konektora, koji se može unaprijed sastaviti i samo ga je potrebno utaknuti i zavrnuti na monitor gustoće plina. Ako se na licu mjesta utvrdi da kabele treba provesti drugačije nego što je planirano, kućište konektora se može jednostavno ukloniti i okrenuti u željeni položaj. Kućište konektora dostupno je u mnogim konfiguracijama i standardno je izrađeno od robusnog tlačno lijevanog aluminija. Za jednostavne unutarnje instalacije dostupna je i isplativija verzija od poliamida.

Hibridne varijante za kontinuirano mjerenje gustoće plina

Novi monitor gustoće plina 8719 bit će nadopunjen hibridnim verzijama 8729 i 8739 u nadolazećim mjesecima. Hibridni monitor gustoće plina 8729 ima isti sustav referentne komore kao monitor gustoće plina 8719 i također ima integrirani senzor gustoće plina s analognim izlaznim signalom od 4… 20 mA za gustoću plina. Uz izmjerene vrijednosti za gustoću plina, 8739 hibridni monitor gustoće plina s digitalnim Modbus izlaznim signalom također isporučuje temperaturu i izračunati tlak procesnog plina normaliziran na 20°C. Tri vrste uređaja 8719, 8729 i 8739 tvore novu generaciju nadzora gustoće izolacijskog plina u Trafagovom portfelju proizvoda, koju karakterizira visoka radna sigurnost, velika pouzdanost, optimalna jednostavnost ugradnje, jednostavnost održavanja, visoka modularnost i jednostavna konfiguracija. Novi monitor gustoće plina 8719 i dva hibridna monitora gustoće plina 8729 i 8739 ne samo da su idealni za učinkovito praćenje postojećih i novih SF6 rasklopnih uređaja, već su također spremni za izazove budućnosti zahvaljujući svojoj potpunoj kompatibilnosti s alternativnim izolacijskim plinovima.
